技術指標

量    程：0~100~40000KPa(具體產品的量程詳見產品銘牌)

測壓形式：表壓

過     載：2 FS(具體詳見標定記錄)

補償溫度：-10~70℃

工作溫度：-30~85℃（特殊訂貨可以高達300℃）

綜合精度：0.5 , 1

輸出選擇：4~20mA  (具體產品的輸出詳見銘牌)

電源電壓：24VDC

接口類型

壓力接口為標準的M20×1.5外螺紋，內孔為Ф3mm（如有特殊要求可按用戶要求加工）。

*氣力輸送行業配套的產品內孔為Ф11.5mm

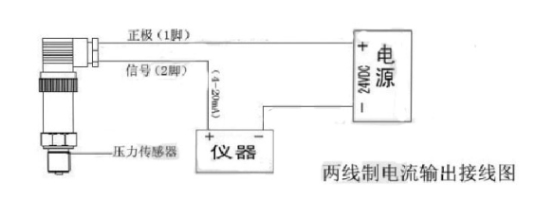

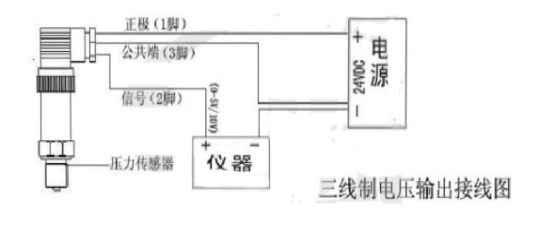

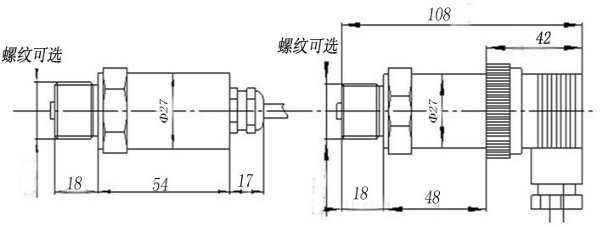

外形尺寸、零點和滿點調節及接線圖

　　如下圖所示，通過旋轉調零(Z)、調滿(S)兩個電位計來進行零點和滿點的調節。

注意：變送器在出廠前已按用戶需要將量程、精度、線性調至較佳狀態，一般不需要現場調節。

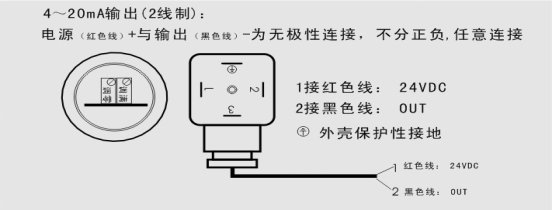

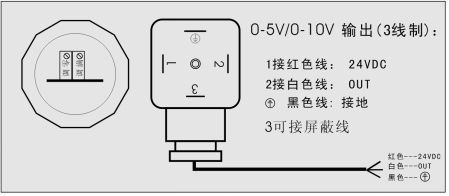

              直接引線                                                 赫斯曼連接
