一、概述

     平衡流量計又稱多孔孔板，是第三代節流裝置，一種革命性的差壓式流量?jī)x表。平衡流量計（多孔孔板）的流動噪聲降低到1/15，放心壓力損失約為1/3，壓力恢復快2倍，最小直管段可以小于0.5D，沒有活動的部件，安裝和使用非常方便簡單，可省去大直管段，大大減少流體運行所需的能量消耗，是一種具有廣闊應用前景的節能儀表。

二、測量原理

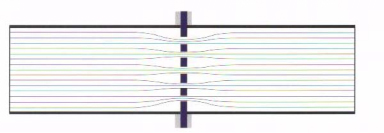

平衡流量傳感器（多孔孔板）是一個多孔的圓盤節流整流器，安裝在管道的截面上，每個孔的尺寸和分布基于獨特的公式和測試數據定制，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡調整，渦流被最小化，形成近似理想流體，通過常規取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

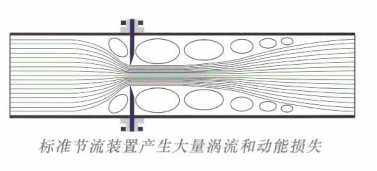

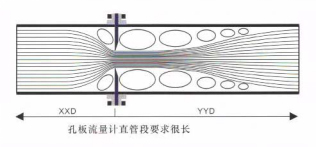

現今大量使用的標準節流裝置，由于只有一個流通孔，孔兩邊的死區產生大量的渦流消耗流體的動能，會導致很大的放心壓力損失；隨機和雜亂渦流所形成的噪聲引起取壓點信號波動，使測量線性度和重復性降低；一個孔的結構，需要很長的直管段來整理流場和恢復壓力。

平衡流量計（多孔孔板）可以測量液體／氣體或蒸汽的壓力／差壓和溫度及流量。平衡流量傳感器（多孔孔板）通過多孔圓盤節流整流器，能巧妙實現流體平衡測量，明顯減少渦流的形成、降低死區效應、減少流體動能的損失，降低渦流帶來的取壓點信號波動。

平衡流量計（多孔孔板）可以測量液體／氣體或蒸汽的壓力／差壓和溫度及流量。

流量方程式：

三、平衡流量計（多孔孔板）主要特點

。直管段要求短

           平衡流量傳感器（多孔孔板）能將流場平衡、調整穩定，且壓力恢復比傳統節流裝置快兩倍，大大縮短了對直管段的要求。其前后直管段一般為前3D后1D，最小可以小于0.5D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。

  。 測量精度高

由于平衡流量傳感器（多孔孔板）具有對稱多孔結構特點，能對流場進行平衡，降低了渦流、振動和信號噪聲，流場穩定性大大提高，表體采用特別精密管道和專用取壓裝置，使線性度比傳統節流裝置提升了5~10倍。

經過實流標定，傳感器精度可達士 0.3 ％、士 0.5 %，適用于貿易計量場合；

幾何尺寸檢驗，傳感器精度可達士 0.5 %、士 1.0 %，適用于過程控制場合。

平衡流量計（多孔孔板）加工重復性極高，與傳統節流裝置一樣，在實流標定數據基礎上，可以實現幾何尺寸檢定。

l 放心壓力損失低

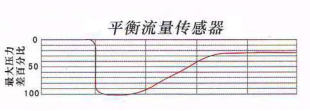

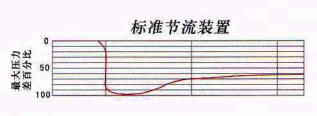

 平衡流量計（多孔孔板）多孔對稱的平衡設計，減少了渦流的形成和紊流摩擦，降低了動能損失，在同樣的測量工況不降低差壓值的情況下，可比傳統節流裝置減少2.5倍的放心壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表，值得大量推廣。

。量程比寬

      與傳統節流裝置相比，平衡流量計（多孔孔板）極大提高了測量量程比。研究結果顯示：雷諾數大于50000時，選擇合適的孔徑參數，平衡流量傳感器（多孔孔板）量程比無上限。根據工業測量實際應用需要，常規測量量程比10：1，選擇合適的參數，可以做到30：1、50：1或更高。

。重復性和長期穩定性好

平衡流量傳感器（多孔孔板）能將流場平衡穩定，使重復性大大提高，可達0.1%。

平衡流量計（多孔孔板）多個流通孔分散受力，無銳角磨損，其β值長期保持不變，長期穩定性非常好；整個儀表無可動部件，使用壽命比傳統節流裝置延長5~10倍。

。耐臟污不易堵

    多孔對稱的平衡設計，減少了紊流剪切力和渦流的形成，從而大大降低了滯留死區的形成，保證臟污介質順利通過多個孔，減少了流體孔被堵塞的機會。

。 測量范圍寬

    根據試驗結果，我們了解到：平衡流量計（多孔孔板）的性能，使其流速可以到音速；其最小雷諾數可低于200，較大雷諾數大于10⁷；β值可選0.25~0.90。

。 適用范圍廣

平衡流量計（多孔孔板）工作溫度、壓力取決于管道和法蘭的材質和等級，分別可達850℃、42MPa。

適合極低溫流體LNG、液空氣、液氮、液氧、液氬、液化乙烯、液氫、液氯等，能有效防止氣化，測量效果較佳。

平衡流量計（多孔孔板）可以進行氣液兩相、漿料，甚至固體顆粒測量。

平衡流量計（多孔孔板）左右完全對稱，因此可以十分方便地測量雙向流。

。 節能型流量計

建設節能環保型和諧社會，需要使用節能型儀表。平衡流量計（多孔孔板）是一款典型的節能型差壓式流量計。

。平衡流量計（多孔孔板）與其他差壓流量計的對比

流量計作為一個測量元件，本身也是一個耗能元件。流量計的運行成本包括測量精度成本和介質輸送成本，測量精度成本是因計量不準確造成的貿易結算損失，對于貴重介質而言，精度成本十分重要；介質輸送成本是
